VMT-X200/X260

: ~~暂无价格~~

商品说明
商品参数

整个Y轴重切削行程 260mm 。
最大车加尺寸 Ø500 x 1075mm 。

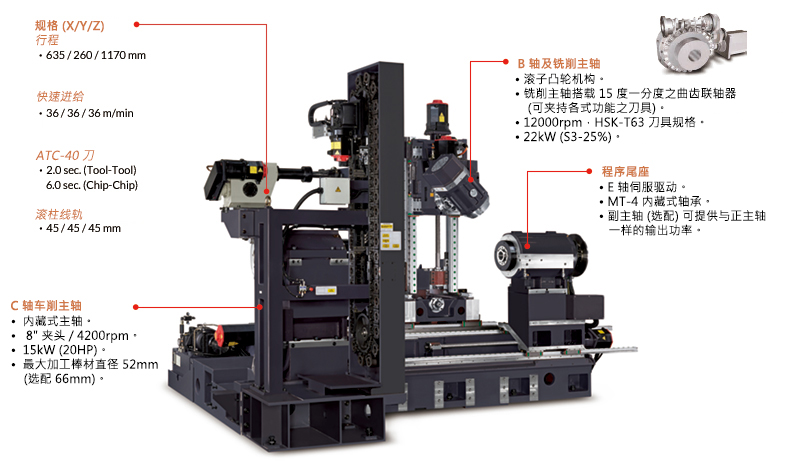

B 轴摆动头采用滚子凸轮架构，并附带有曲齿联轴器，可于重切削时，有效提升刚性。
4200rpm 车削主轴采用 8“ 夹头，12000rpm 铣削轴搭配 HSK-T63，刀具系统；在一台机台内实现 4+1 轴加工。

项目		单位	VMT-X200	VMT-X260
加工范围	床面旋径	mm	660	660
	两心转距离	mm	1376	1376
	最大切削长度	mm	1075	1075
	最大切削直径	mm	500 (刀具长度 70)	500 (刀具长度 70)
行程	X1-轴 (上切削系统)	mm	635 (+510 / -125)	635 (+510 / -125)
	Z1-轴 (上切削系统)	mm	1170 (95 + 1075)	1170 (95 + 1075)
	Y轴 (上切削系统)	mm	260 (±130)	260 (±130)
	B轴	Deg.	240 (-30~+ 210)	240 (-30~+ 210)
	E轴（尾座/副主轴）	mm	1080	1080
轴向进给	X1/Z1/Y/E/B轴向进给	m/min	36 / 36 / 36 / 24 / (30 rpm)	36 / 36 / 36 / 24 / (30 rpm)
	X1/Z1/Y/E/B轴马达输出功率	kW	5.5 / 7 / 4 / 2.5 / 3	5.5 / 7 / 4 / 2.5 / 3
	球螺杆尺寸（直径×节距）	mm	X1: 40 x P10, Z1 / Y / E: 40 x P12	X1: 40 x P10, Z1 / Y / E: 40 x P12
正主轴	主轴鼻端（夹头）	inch	A2-6 (8")	A2-8 (10")
	主轴转速	rpm	4200 (选配 5000)	3500
	主轴马达输出功率 (连续/30min/15%)	kW	15 / 18.5 / 22 (高绕组)	15 / 22 / - (高绕组)
	主轴孔径	mm	76	86
	轴承内径	mm	110	130
	通孔径	mm	52 (选配 66)	75 (选配 77)
副主轴	主轴鼻端（夹头）	inch	A2-6(8")	A2-6(8")
	主轴转速	rpm	4200 (选配 5000)	4000
	主轴马达输出功率 (连续/30min/15%)	kW	15 / 18.5 / 22 (高绕组)	15 / 18.5 / 22 (高绕组)
	主轴孔径	mm	62 (选配 76)	76
	轴承内径	mm	100 (选配 110)	110
	通孔径	mm	52 (选配 66)	66
上铣削主轴 (B轴铣削头部)	刀塔型式	rpm	铣削头部含 ATC	铣削头部含 ATC
	连续分度	deg.	0.001 (滚子凸轮)	0.001 (滚子凸轮)
	最高转速	rpm	12000	12000
	铣削马达功率（连续/30min/25%）	kW	15 / 18.5 / 22 (高绕组)	15 / 18.5 / 22 (高绕组)
ATC与刀库	刀具规格	-	HSK-T63	HSK-T63
	刀具容量	-	40 (选配 48 , 60 )	40 (选配 48 , 60 )
	刀具选择	-	固定刀套	固定刀套
	最大刀具直径（没有相邻刀）	mm	90 (125)	90 (125)
	最大刀具长度	mm	300	300
	最大刀具重量	kg	7	7
	刀具交换时间	sec	3.3 (T-T), 7.5 (C-C)	3.3 (T-T), 7.5 (C-C)
尾座	心轴直径	mm	NA (digital)	NA (digital)
	心轴行�	mm	NA (digital)	NA (digital)
	心轴内孔锥度		MT-5 (旋转式)	MT-5 (旋转式)
机械	控制器	Fanuc	0i-TF Plus (15", type 0)	0i-TF Plus (15", type 0)
	切削水箱容量	L	300	300
	占地面òㄇ行际渌突�	mm	5437 x 3034 x 2906	5437 x 3034 x 2906
	总电载容量	kVA	57 (74)	57 (74)
	机械重量	kg	12000	12500
