Vcenter-AX800(5-axis machining)

: ~~暂无价格~~

商品说明
商品参数

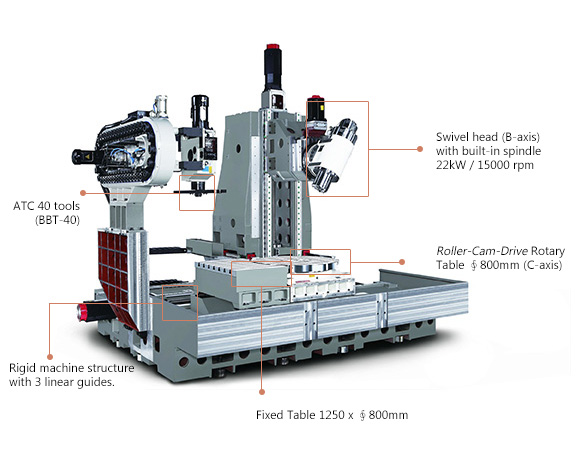

链式40刀刀库
高动态刚性的机床结构
摆动式头部(B-axis)和22 kW
15000 rpm内藏式主轴
C轴滚子凸轮盘面直径Ø800mm
固定工作台面积

项目		单位	Vcenter-AX800	Vcenter-AX800II
行程	X 轴行程	mm	1600	1600
	Y 轴行程	mm	700	700
	Z 轴行程	mm	600 (立式) 1000 (卧式)	400 (立式) 740 (卧式)
距离	主轴中心到立柱	mm	190 ~ 890	190 ~ 890
	主轴鼻端到工作台面距离	mm	50 ~ 650	50 ~ 450
	主轴中心线至工作台距离	mm	0 ~ 1000	0 ~ 740
	工作台至地面高度	mm	930	1130
工作台	工作台尺寸	mm	1250 x Ø800	Ø800
	T型沟尺寸	mm	7 x 18H7 x 100	7 x 18H7 x 100
	工作台最大荷重 (C轴)	kg	1200	1200
	工作台最大荷重 (C轴+固定工作台)	kg	2400	-
主轴	主轴锥度		BBT-40	BBT-40
	主轴马达功率 - 连续/30/10min	kW	15 / 18.5 / 22	15 / 18.5 / 22
	主轴转速	rpm	15000	15000
轴向进给	快速进给 - X/Y/Z	m/min	30 / 30 / 30	30 / 30 / 30
	伺服马达功率 - X/Y/Z	kW	9/7/9	9/7/9
	工作台切削进给	m/min	20	20
	线轨宽度 - X/Y/Z	mm	45 / 55 / 55	45 / 55 / 55
	X/Y/Z 轴球螺杆尺寸 (直径x节距)	mm	Ø55 x 12 (X) / Ø45 x 12 (Y) / Ø50 x 12 (Z)	Ø55 x 12 (X) / Ø45 x 12 (Y) / Ø50 x 12 (Z)
旋转轴进给	倾斜/旋转角度	deg.	-30 ~ 110 / 360	-110 ~ 30 / 360
	A/C或B/C 旋转速率	rpm	20 / 25 (B/C)	20 / 25 (B/C)
	A/C或B/C 马达	kW	4 / 4 (B/C)	4 / 4 (B/C)
	连续分度	deg.	0.001 (滚齿凸轮)	0.001 (滚齿凸轮)
	A/C或B/C连续输出扭力	N-m	1580 / 2640 (B/C)	1580 / 2640 (B/C)
	A/C或B/C夹持力	N-m	1710 (1˚ 离合齿)， 960 / 3433 (由剎车，B/C)	1710 (1˚ 离合齿)， 960 / 3433 (由剎车，B/C)
刀具	最大刀长	mm	300	300
	刀具最大重量	kg	7	7
	刀仓容量		40 (选配 60)	40 (选配 60)
	刀具最大直径 (无相邻刀)	mm	76 (125)	76 (125)
	换刀时间	sec.	2.8 (T-T), 7.7 (C-C)	2.8 (T-T), 7.7 (C-C)
	刀具拉拴角度	deg.	15 (JIS 40P)	15 (JIS 40P)
	选刀方式		随机	随机
机台精度	定位精度 (依ISO 230-2)	mm/deg	0.02 (X/Y/Z),, 0.01˚ (B/C)	0.02 (X/Y/Z), 0.01˚ (B/C)
机台精度	重覆精度 (依ISO 230-2)	mm/deg	0.015 mm (X/Y/Z), 0.005˚ (B/C)	0.02 mm (X/Y/Z), 0.005˚ (B/C)
机械	电源需求	KVA	44 (不包括 CTS) 发那科 64 (不包括 CTS) 海德汉	44 (不包括 CTS) 发那科 64 (不包括 CTS) 海德汉
	气压需求 (最小/最大)	kg/cm2	5.5 ~ 6.5	5.5 ~ 6.5
	水箱容量	L.	450	450
	标准控制器 (FANUC)		0i-MF (10.4”)	0i-MF (10.4”)
	占地面积 (含铁屑输送带)	mm	5575 x 4321	5575 x 4621
	机械高度	mm	3433	3433
	机械重量	kg	15500	16000
