Vturn-45

: ~~暂无价格~~

商品说明
商品参数

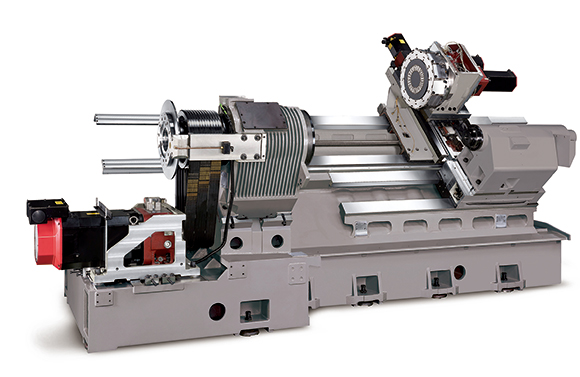

可靠的重切削，两段式变速箱
C轴VDI刀架具活动刀具(CV选项)
大主轴孔径
大孔径主轴
一体浇铸成型的床台

项目		单位	Vturn-45/125[CM][Y] Vturn-45/220[CM][Y] Vturn-45/325[CM][Y] Vturn-45/425[CM][Y]
加工范围	床面旋径	mm	780
	标准车削直径	mm	520
	最大车削直径	mm	620 [580]
	鞍架旋径	mm	620
	两心间距离	mm	1215 2165 3425 4285
	通过棒材直径(拉杆通孔直径)	mm	117.5 (145 为 LSB)
轴向进给	X 轴行程： -标准刀架 -VDI刀架 -VDI刀架、C轴 -BMT刀架、C轴	mm	310+30 125+315 - 290+50
	Z轴行程	mm	1250 2200 3250 4250
	Y轴行程	mm	±80
	快速进给-X/Z轴	m/min	24 / 24 20 / 20 20 / 12 20 / 8
	快速进给-Y轴	m/min	4
	进给马达-X/Z轴	kW	4 / 4 (4 / 4) [7/7] 4 / 7 (4 / 7) [7/6] 4 / 6 (4 / 6) [7/6] 4 / 6 (4 / 6) [7/6]
	进给马达-Y轴	kW	-
	切削进给率	mm/min	0~1260
	滚珠螺杆直径 X 导程	mm	32 x P8 (X) 50 x P10 (Z)
		mm	36 x P10 (X) 50 x P16 (Z)
		mm	63 x P16 (Z)
		mm	70 x P12 (Z)
主轴	主轴鼻端(夹头)	inch	A2-11 (15”)
	主轴最大转速	rpm	2000 (1500 为 LSB)
	主轴马达功率	kW	30 / 37 与变速箱
	轴承内径	mm	190 (220 为 LSB) , (260 为 XSB)
	主轴内孔径	mm	135 (160 为 LSB) , (205 为 XSB)
刀架	刀把数目	no.	10 (选配 12) (12 为 CM)
	活动刀具数目	no.	6 (CV), 12 (CM)
	外径刀柄	mm	32
	联轴器直径	mm	320 [320] 250 [320] 320 [320] 320 [320]
	最大内孔刀座	mm	50 [BMT-75]
	换刀时间(T-T)	sec	1
	铣削速度	rpm	3000
	铣削马达	kW	7
尾座	尾座心轴直径	mm	150
	心轴行程	mm	150
	心轴内孔锥度		MT#5 (live)
其他	控制器(FANUC)		0i-T
	电力需求	KVA	50 (52 为 CV)
	水箱容量	L.	600 700 850 950
	机器尺寸	m	5.3 x 2.7 x 2.2 7.1 x 2.7 x 2.2 8.5 x 2.7 x 2.2 9.5 x 2.7 x 2.2
	重量	kg	10400 [11700] 15580 [15880] 17580 [17880] 20180 [20480]
