Vcenter-22W

暂无价格
收藏
  • 商品说明
  • 商品参数

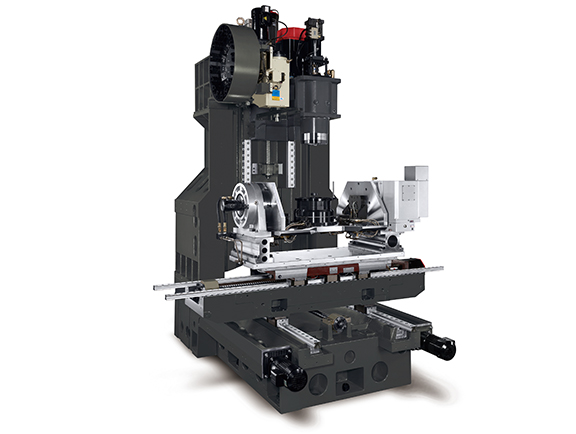

  • 具有旋轉台和鑽孔夾具(選配)的立式四軸加工中心機。

  • 翻轉輪圈大小可達22" x11.5J或24" x10J，用於氣嘴孔和胎壓檢測孔的背面加工。

  • 凸輪式換刀機構，可快速更換刀具。

  • 四支螺旋排屑器快速的減少切屑積聚。


項目/機型單位Vcenter-22W
X軸行程mm850
Y軸行程mm650
Z軸行程mm610
主軸中心到立柱距離mm735
主軸鼻端到工作台距離mm188~802
輪圈範圍 (包含後搪孔)inch22" x 11.5J (或 24" x 10J)
主軸馬達功率-連續/30分鐘/10分鐘kW11/15/18.5
旋轉台 (A軸)deg360 (22" x 11.5J)
主軸轉速rpm8000
X/Y/Z軸快速進給速度m/min48/48/32
A軸進給率rpm11
X/Y/Z/A軸伺服馬達功率kW3/3/3/3
旋轉台分割進給速度m/min10
刀具最大長度mm350
刀具最大重量Kg7
刀具最大直徑 (無相鄰刀)mm80 (125)
刀具交換時間sec2.0 (T-T), 4.3 (C-C)
拉栓角度deg15 (JIS 40P)
刀倉容量
16 (圓盤)
冷卻水箱Liter410
整機功率kVA33
控制器Fanuc0i-MF (Type 1)
機械尺寸 (包含鐵屑輸送帶及水箱)mm3800 x 3828 x 3210
機械重量Kg7450
