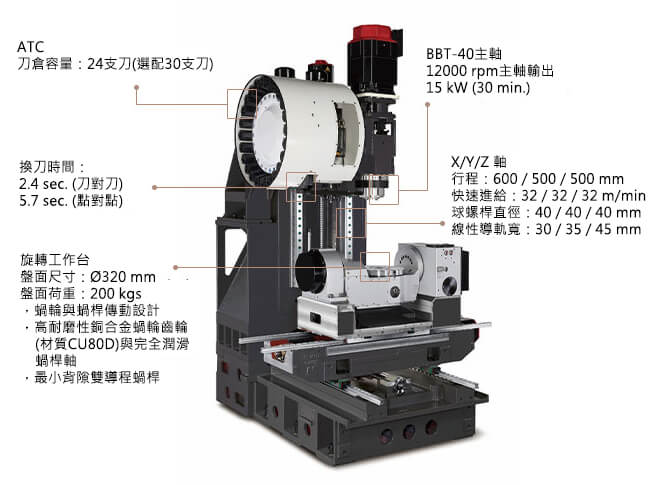

| 項目 | | 單位 | Vcenter-FX400 |
|---|
| 行程 | X軸行程 | mm | 600 |
|---|
| Y軸行程 | mm | 500 | | Z軸行程 | mm | 500 | | A/C 軸行程 | deg. | +30°~ -120°/ 360° | | 距離 | 主軸中心至立柱距離 | mm | 547 |
|---|
| 主軸鼻端至工作台距離 | mm | 20 ~ 520 | | 工作台 | 工作台尺寸 | mm | Ø320 |
|---|
| T型溝尺寸 (溝數x大小x距離) | mm | 12H7 | | 工作台最大荷重 | kg | 200 | | 主軸 | 主軸內孔錐度 |
| BT-40 |
|---|
| 主軸馬達功率 (連續/25% (15min) | kW | 11 / 15 | | 主軸最高轉速 | rpm | 12000 | | 軸向 | 快速進給 - X/Y/Z (Fanuc) | m/min | 32 / 32 / 32 |
|---|
| 旋轉快速進給速度 - A/C (Fanuc) | rpm | 16 / 25 | | 軸向加速 - X/Y/Z | m/sec | 0.4G / 0.4G / 0.5G | | 伺服馬達功率 - X/Y/Z | kW | 2.5 / 2.5 / 3 / 1.4 / 1.2 | | 切削進給速率 - X/Y/Z | m/min | 20 | | 連續扭力輸出 | N-m | 1260 / 700 (A/C) | | 制動扭矩 (夾持) | N-m | 1500 / 750 (A/C) | | 球螺桿規格 (直徑x節距) - X/Y/Z | mm | 40 x P16 (X/Y/Z) | | 線性導軌寬度 - X/Y/Z | mm | 30 / 35 / 45 | | 刀具 | 刀具最大長度 | mm | 300 |
|---|
| 刀具最大重量 | kg | 7 | | 刀倉容量 |
| 24 (選配 30) | | 刀具最大直徑 (無相鄰刀) |
| 75 (150) | | 刀具交換時間 | sec. | 2.4 (刀對刀)，5.7 (點對點) | | 刀具拉栓角度 | deg. | 15 (JIS 40P) | | 刀具選擇方式 |
| 隨機 | 機台精度
(ISO 230-2) | 定位精度 (雙向) | mm | 0.010 (X/Y/Z)
0.0056° (A/C) |
|---|
| 重覆精度 | mm | 0.007 (±0.0035)
0.003° (A/C) | | 機械 | 電源需求 | KVA | 27 (不含主軸中心出水) |
|---|
| 氣壓需求 (最小/最大) | kg/cm² | 5.5 ~ 6.5 | | 水箱容量 | L. | 220 | | 標準控制器 (FANUC) |
| 0i-MF Plus (10.4", type-1) | | 佔地面積 (含輸送機) | mm | 2720 x 2730 | | 機械高度 | mm | 2962 | | 機械重量 | kg | 61100 |
|
|
