Vcenter-205 (traveling column)

暂无价格
收藏
  • 商品说明
  • 商品参数

    Vcenter-205是固定長工作台全動柱立式綜合加工中心機，各軸向進給分別為30/30/30 m/min，除可進行多樣化加工外，動柱設計也使得上下料更容易，同時大幅降低上下料所造成主軸閒置時間，提高了稼動率。

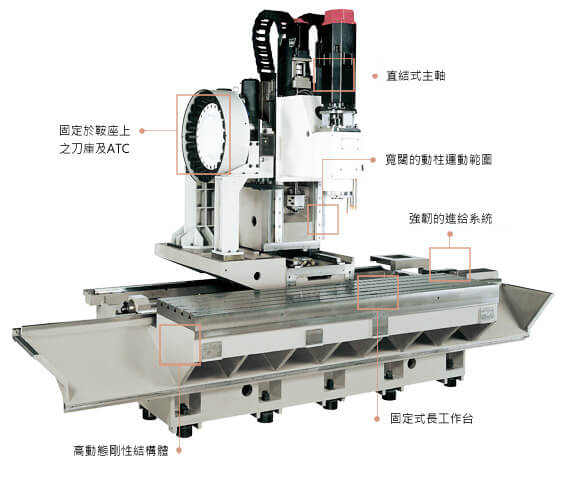

  • 直結式主軸

  • 主軸冷卻單元

  • 固定於鞍座上之刀庫及ATC

  • 高動態剛性結構體

  • 寬闊的動柱運動範圍

  • 固定式長工作台

  • 強韌的進給系統

  • NC應用工具

  • 雙工作台

  • 安全性


項目 單位Vcenter-205
移動量X軸移動量mm2050
Y軸移動量mm550
Z軸移動量mm560
距離主軸中心到立柱距離mm638
主軸端到工作台面mm180-740
主軸馬達功率KW7.5/11/15 (Opt.15/18.5/-)
馬達馬力hp10/15/20 (Opt.20/25/-)
轉速rpm20 - 12000
主軸傳動方式
直結式
主軸潤滑方式
油氣
主軸冷卻方式
強制油冷卻
主軸培林內徑mmø70
工作台工作台尺寸mm2500 x 550
T型溝尺寸(溝數x大小x距離)mm5 x 18 x 100
工作台荷重(平均)Kg1200
進給X/Y/Z快速進給mm/min30/30/30
X/Y/Z伺服馬達KW4/3/4
切削進給速率m/min20
Y/Z軸螺桿直徑mmø40
X軸螺桿直徑mmø50
線性滑軌
45/45/45
刀具刀柄型式
BT40
刀柄拉栓型式-角度
JIS  40P-15˚
刀具長度mm350
刀具直徑mm80 (127)
刀具重量Kg8
刀具數量
24 (opt. 32/40)
換刀機構換刀時間Sec2.9 (T-T), 7.2 (C-C)
刀庫型式
圓盤式/Opt. 32/40刀伺服刀庫
ATC型式
凸輪式
機器電力需求KVA40
電流/電壓A/V100A/220V
系統氣壓Kgf/cm25.5 - 6.5
系統油壓Kgf/cm270
切削水容量L600
機器長寬(含鐵屑輸送帶)mm5300 x 3430
機器高度mm3045
機器重量Kg9050
