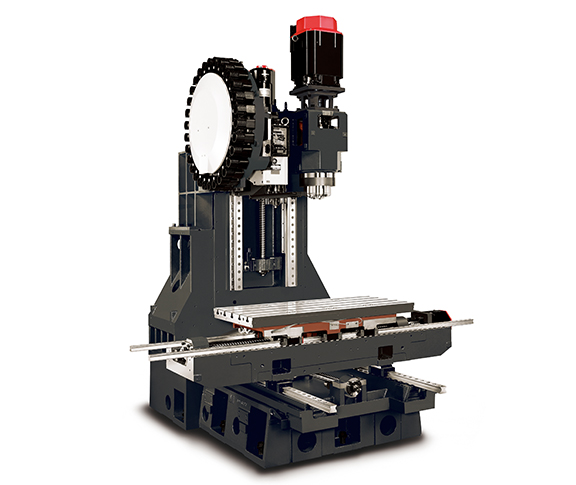

Vcenter-P76(APC)/P106/P136

: ~~暂无价格~~

商品说明
商品参数

精度和性能的工藝
標準配備

項目		單位	Vcenter-P76 Vcenter-P76APC	Vcenter-P106	Vcenter-P136
行程	X 軸行程	mm	760	1060	1360
	Y 軸行程	mm	500 460	600	700
	Z 軸行程	mm	510 (選配 690) 540	560 (選配 760)	700
距離	主軸中心至立柱距離	mm	565	627	792
距離	主軸鼻端至工作台距離	mm	120 ~ 630 (選配 810) 100 ~ 640	150 ~ 710 (選配 910)	100 ~ 810
工作台	工作台尺寸	mm	840 x 500 720 x 400	1120 x 520	1400 x 700
	T型溝尺寸	mm	4 x 18 x 100 45-M12 (80 x 80)	5 x 18 x 100	7 x 18 x 100
	工作台最大荷重	kg	500 200	600	1000
主軸	主軸內孔錐度		BBT-40	BBT-40	BBT-40
	主軸馬達功率 - 連續/60%/25% (Fanuc)	kW	11 / 15 / 18.5 (未搭配主軸中心出水) 7.5 / 11 / 15 (搭配主軸中心出水)	11 / 15 / 18.5 (未搭配主軸中心出水) 7.5 / 11 / 15 (搭配主軸中心出水)	11 / 15 / 18.5 (未搭配主軸中心出水) 7.5 / 11 / 15 (搭配主軸中心出水)
	主軸馬達功率 - 連續/40%/25%/10% (Heidenhain)	kW	11 / 16.5 / 20 / 28	11/16.5/20/28	11/16.5/20/28
	主軸最高轉速	rpm	12000 (選配 15000)	12000 (選配 15000)	12000 (選配 15000)
軸向	快速進給 - X/Y/Z (Fanuc)	m/min	48 / 48 / 32	48 / 48 / 32	32 / 32 / 32
	快速進給 - X/Y/Z (Heidenhain)	m/min	48 / 48 / 32	48 / 48 / 32	36 / 36 / 36
	軸向加速 - X/Y/Z	m/sec2	0.7G / 0.7G / 0.5G	0.7G / 0.7G / 0.5G	0.4G / 0.4G / 0.5G
	伺服馬達功率 - X/Y/Z (Fanuc)	kW	3 / 3 / 3	3 / 3 / 3	3 / 3 / 3
	伺服馬達功率 - X/Y/Z (Heidenhain)	kW	4.5 / 4.5 / 5.4	4.5 / 4.5 / 5.4	5.1 / 5.4 / 8.6
	切削進給速率 - X/Y/Z	m/min	20	20	20
	X/Y/Z球螺桿 (直徑x節距)	mm	40 x P16 (X) 40 x P16 (Y/Z)	45 x P16 (X) 40 x P16 (Y/Z)	45 x P16 (X) 45 x P16 (Y/Z)
	線性導軌寬度 (X/Y/Z)	mm	30 / 35 / 45	35 / 45 / 45	45 / 35 (4軌) / 45
刀具	刀具最大長度	mm	300	300	300
	刀具最大重量	kg	7	7	7
	刀倉容量		30 (選配 40)	30 (選配 40)	30 (選配 40)
	刀具最大直徑 (無相鄰刀)	mm	75 (150)	75 (150)	75 (150)
	換刀時間	sec.	2.2 (T-T), 6.0 (C-C)	2.3 (T-T), 6.3 (C-C)	2.3 (T-T), 7.7 (C-C)
	刀具拉拴角度	deg.	15 (JIS 40P)	15 (JIS 40P)	15 (JIS 40P)
	選刀方式		隨機	隨機	隨機
機械	電源需求	kVA	23 (不含主軸中心出水)	23 (不含主軸中心出水)	23 (不含主軸中心出水)
	氣壓需求 (最小/最大)	kg/cm2	5.5 ~ 6.5	5.5 ~ 6.5	5.5 ~ 6.5
	水箱容量	L.	260	270	350
	標準控制器 (Fanuc)		0i-MF (10.4”)	0i-MF (10.4”)	0i-MF (10.4”)
	選配控制器 (Heidenhain)		TNC-620 (15”)	TNC-620 (15”)	TNC-620 (15”)
	佔地面積 (含鐵屑輸送帶)	mm	2750 x 2719 2750 x 3227	3363 x 2812	4293 x 2963
	機械高度	mm	2731 2920	2841	3074
	機械重量	kg	5500 6500	6450	8880
